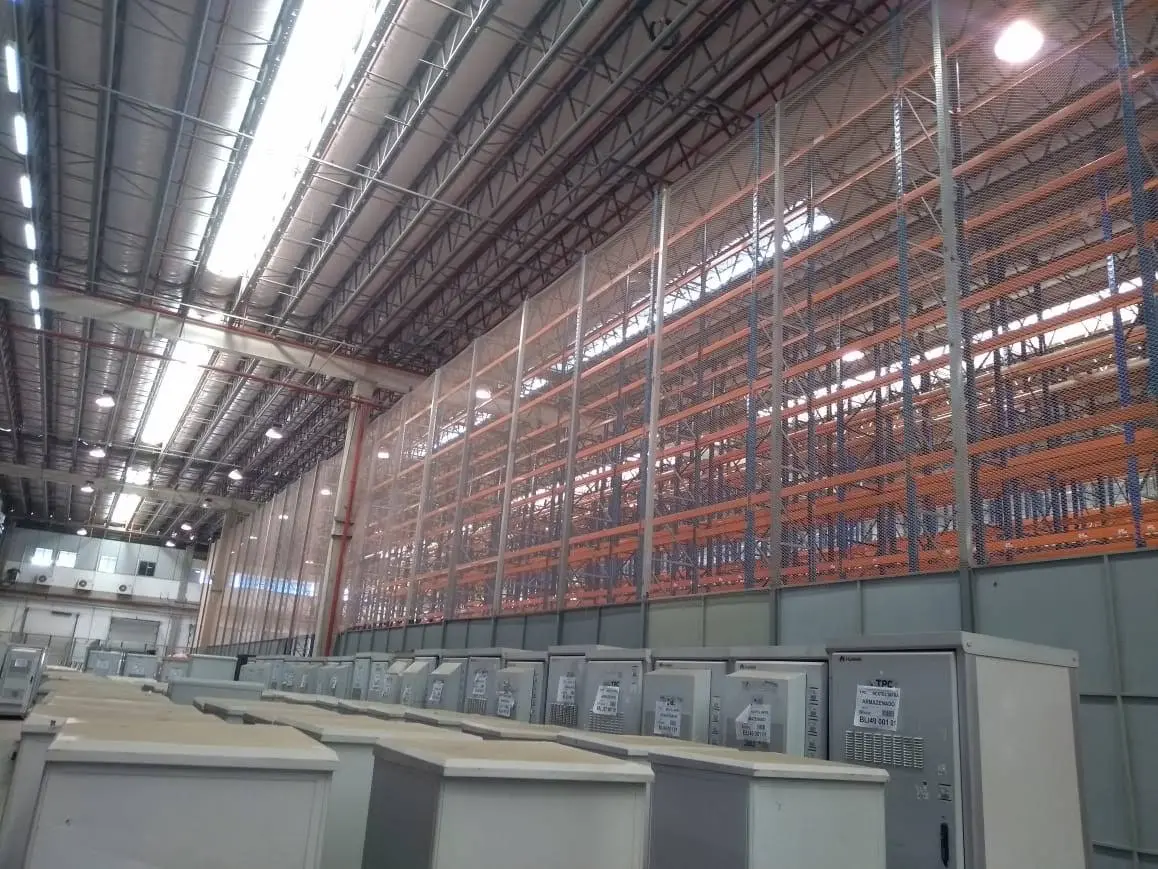

A rede de proteção para porta-paletes (também denominada rede de contenção antiqueda de cargas) é um Equipamento de Proteção Coletiva (EPC) passivo instalado nas faces traseiras, laterais, vãos centrais (flue space) ou túneis de passagem de estruturas de armazenagem verticalizada. Sua função de engenharia é interromper a queda livre de caixas fracionadas, bobinas ou paletes inteiros desestabilizados durante manobras de empilhadeiras retráteis e transelevadores, protegendo a vida de operadores e pedestres que circulam nos corredores inferiores.
Com mais de 35 anos de atuação desde 1991 e projetos industriais executados para corporações como Ambev, Bosch, Bunzl, CPFL Energia, Decathlon, Infraero, Lenovo, Scala e Unicamp, a CARRÊ Redes de Proteção consolidou neste guia técnico todos os requisitos normativos (NR-11, NR-12, ABNT NBR 17150 e ABNT NBR 16046), critérios de dimensionamento de malha e detalhes de ancoragem estrutural por cabos de aço.
Planejando a adequação completa de um Centro de Distribuição (CD)? Leia também nosso guia complementar sobre Proteção para Galpão Logístico: Zonas Críticas e Execução em Altura (NR-35) sem Parar a Operação e conheça a divisão corporativa CARRÊ B2B para Porta-Paletes.
1. Enquadramento Normativo: NR-11, NR-12, ABNT NBR 17150 e Corpo de Bombeiros
No Brasil, a exigência de barreiras de contenção antiqueda em sistemas porta-paletes decorre do cruzamento direto entre as Normas Regulamentadoras do Ministério do Trabalho (NRs), as normas técnicas de estruturas de armazenagem da ABNT e as instruções técnicas de prevenção contra incêndio:
| Norma / Diretriz | Escopo Legal e Técnico | Aplicação Prática na Rede de Porta-Paletes |
|---|---|---|
| NR-11 (Transporte, Movimentação, Armazenagem e Manuseio de Materiais) | Determina que o material armazenado deve ser disposto de forma a evitar a obstrução de portas, equipamentos contra incêndio e saídas de emergência, garantindo estabilidade contra desmoronamentos ou quedas sobre áreas de circulação. | Torna obrigatória a contenção física na face traseira ou lateral de porta-paletes adjacentes a corredores de pedestres, rotas de fuga, áreas de picking e docas. |
| NR-12 (Segurança no Trabalho em Máquinas e Equipamentos) | Exige medidas de proteção coletiva (EPC) em zonas de perigo onde exista risco de projeção, tombamento ou queda de materiais movimentados por equipamentos motorizados. | Atua como barreira de retenção passiva contra o efeito de empurramento acidental (push-through) causado pelos garfos da empilhadeira nos níveis superiores. |
| ABNT NBR 17150-1 e NBR 17150-2 (Substituta da antiga NBR 15524) | Regulamenta o projeto estrutural, folgas operacionais, tolerâncias de deformação e inspeção periódica de estruturas porta-paletes seletivos (alinhada à metodologia internacional EN 15635). | Exige que qualquer acessório de contenção seja fixado sem debilitar a seção resistente dos montantes (colunas) ou longarinas e respeite a zona de balanço do palete. |
| ABNT NBR 16046 (Partes 1 e 2) | Parâmetros laboratoriais de resistência mecânica à tração (≥ 500 N por malha), absorção de impacto (≥ 600 Joules), envelhecimento UV e não propagação de chama. | Garante a rastreabilidade do monofilamento de Polietileno de Alta Densidade (PEAD) 100% virgem e das cordas/cabos perimetrais. |
| ITs do Corpo de Bombeiros / NFPA 13 (Chuveiros Automáticos / Sprinklers) | Exige que os vãos verticais entre porta-paletes (flue spaces) permaneçam desobstruídos para a exaustão de calor e penetração da água dos sprinklers (In-Rack e de teto). | A malha vazada de polietileno garante mais de 90% de área livre permeável, não bloqueando o jato d'água nem a detecção de fumaça (vantagem decisiva sobre chapas cegas ou divisórias sólidas). |
2. Engenharia de Contenção: Efeito Bolsão Controlado e Cabos de Aço com Afastadores
Um erro comum em projetos improvisados é prender uma tela diretamente encostada nas longarinas traseiras sem considerar o balanço operacional do palete (overhang de 50 mm a 100 mm) e a deflexão elástica necessária para absorver energia cinética.
Quando uma caixa de 25 kg ou um palete de 800 kg se desloca no 4º ou 5º nível (a 8 ou 10 metros de altura), uma barreira excessivamente rígida sofre cisalhamento pontual ou transfere um momento fletor severo para a coluna do porta-paletes. O sistema industrial da CARRÊ utiliza o princípio da absorção cinética por deformação elástica controlada:
- Quadro Estrutural em Cabo de Aço Galvanizado ou Revestido: todo o perímetro dos módulos recebe cabos de aço de alta resistência à tração tensionados por esticadores forjados (olhal × gancho/olhal) e travados com grampos pesados (clips) dimensionados para o vão livre.
- Suportes Afastadores (Standoffs / Braços de Afastamento de 10 cm a 20 cm): quando a face traseira do porta-paletes exige folga para o posicionamento do palete (NBR 17150-2), instalamos suportes metálicos afastadores ancorados de forma segura que projetam o plano da rede para fora da linha da longarina. Assim, o operador posiciona o palete sem raspar os garfos na malha, e a rede dispõe de espaço para amortecer e reter a carga em caso de tombamento.
- Amarração Modular Independente por Seção: o cabo de aço e a costura perimetral segmentam a estrutura em painéis independentes. Caso ocorra um sinistro severo em um módulo específico, a carga fica retida naquele quadrante sem comprometer a tensão do restante do corredor.
3. Especificação Técnica: Qual Malha e Fio Escolher para Cada Tipo de Carga?
A escolha da abertura da malha (distância entre nós) e do título do fio de Polietileno de Alta Densidade (PEAD) 100% virgem Equiplex® deve partir sempre da menor unidade de carga (SKU) armazenada nas posições superiores:
| Perfil de Operação e Carga (SKU) | Malha Recomendada | Especificação do Fio (PEAD Virgem) | Resistência / Comportamento Mecânico |
|---|---|---|---|
| Peças pequenas, autopeças, fármacos, cosméticos e picking fracionado (e-commerce) | Malha 3×3 cm (30 mm entre nós) | Fio 30/21 Reforçado (21 monofilamentos torcidos) | Impede o vazamento de pequenas caixas, frascos e embalagens unitárias; alta densidade de nós por m². |
| Caixas de papelão padrão, fardos de bebidas, alimentos, varejo e centros de distribuição gerais | Malha 5×5 cm (50 mm entre nós — Padrão Ouro Industrial) | Fio 30/21 (400 malhas/m²) | Suporta ≥ 500 N por malha (~500 kgf/m²) e impacto ≥ 600 J; equilíbrio ideal entre retenção, visibilidade de leitura de código de barras e passagem de luz/sprinklers. |
| Volumes paletizados grandes, bobinas, sacarias fechadas (big bags) e cargas blocadas pesadas | Malha 7×7 cm ou 10×10 cm (70 mm a 100 mm) | Fio Extra-Pesado 30/36 ou 30/45 (36 a 45 monofilamentos) | Altíssima tenacidade ao rasgo e absorção de impacto de grandes massas paletizadas em alturas elevadas (acima de 10 m). |
Por que usamos Polietileno (PEAD) Virgem e não Poliamida (Nylon) em galpões? Galpões logísticos sofrem com amplitudes térmicas sob telhados metálicos, poeira abrasiva, lavagem de piso, produtos químicos e câmaras frias. O PEAD tem absorção de água menor que 0,01% e é quimicamente inerte, mantendo 100% da resistência mecânica tanto a -25 °C (frigoríficos) quanto a +50 °C. Veja os ensaios completos em nosso Comparativo Técnico Polietileno vs. Poliamida.
4. Comparativo Direto: Rede de Polietileno de Alta Tenacidade vs. Grade Metálica Rígida
Engenheiros de projetos logísticos frequentemente comparam o fechamento traseiro com redes de polietileno ancoradas em cabo de aço frente aos painéis de grade metálica eletrossoldada (tela de aço). Veja a análise de engenharia e custo total de propriedade (TCO):
| Critério de Engenharia e Operação | Rede de Proteção Industrial em PEAD + Cabo de Aço (Padrão CARRÊ) | Grade / Tela Metálica Eletrossoldada Rígida |
|---|---|---|
| Comportamento no impacto de carga | Absorção elástica (efeito bolsão): amortece a energia cinética sem destruir a caixa e retorna à forma original. | Choque rígido: amassa permanentemente no primeiro impacto de palete, exigindo substituição do painel metálico. |
| Sobrecarga de peso na estrutura (NBR 17150) | Desprezível: baixíssimo peso próprio, não compromete o cálculo estrutural dos montantes. | Elevada: adiciona centenas de quilos de peso morto suspenso nas colunas do porta-paletes. |
| Acesso rápido para resgate de carga caída | Imediato: flexibilidade controlada permite reposicionar o volume com segurança pela própria baia. | Complexo: quando um volume trava contra a grade amassada em altura, frequentemente exige desmontagem com ferramentas. |
| Corrosão e Câmaras Frias / Frigoríficas | 100% imune à ferrugem e condensação; não descasca sobre alimentos ou medicamentos. | Suscetível a oxidação nos pontos de solda e descascamento de pintura após pequenos choques de garfo. |
| Custo de implantação e velocidade de obra | Até 60% mais econômico por m² e instalação até 3× mais rápida com cobertura contínua de grandes vãos. | Alto custo de material, frete pesado e montagem lenta painel a painel. |
5. Perguntas Frequentes (FAQ Técnico para SESMT e Engenharia Logística)
1. A instalação da rede de proteção fura ou enfraquece as colunas do porta-paletes?
Não. Seguindo as diretrizes da ABNT NBR 17150, a ancoragem dos cabos de aço estruturais da CARRÊ utiliza suportes abraçadeiras, olhais em pontos de contravento homologados ou ancoragens nas extremidades estruturais, preservando integralmente a capacidade de carga nominal das colunas e longarinas.
2. A rede de proteção atrapalha o funcionamento dos sprinklers (NFPA 13 / Corpo de Bombeiros)?
Não. Com fios de 1,5 mm a 2,5 mm de diâmetro em malhas de 50 mm a 100 mm, a permeabilidade hídrica e de fluxo de ar quente supera 92%, atendendo integralmente às exigências de seguro industrial (FM Global / NFPA 13) e do Auto de Vistoria do Corpo de Bombeiros (AVCB).
3. Qual é a garantia oferecida pela CARRÊ em projetos industriais de porta-paletes?
A CARRÊ oferece 7 anos de garantia de durabilidade no material (Polietileno 100% virgem com aditivação anti-UV e antioxidante), além de emissão de documentação técnica completa de segurança do trabalho (NR-07, NR-09, NR-18 e NR-35) para auditorias internas e externas.
